| 刀具库 | 8把刀位 |
|---|---|
| 夹具形式 | 气动夹具 8组 |
| 安装方式 | 立式 |
| 刀具数量 | 8 |
| 定位精度 | ≤0.1mm |
| 动力类型 | 机械传动 |
| 类型 | 复合加工中心 |
| 售后服务 | 保修一年 |
| 主电机功率 | 16KW |
| 主轴转速范围 | 24000r/min |
| 界面语言 | 中文 |
| 是否库存 | 是 |
| 作用对象 | 铝型材 |
| 适用行业 | 铝型材加工 铝工业型材加工 |
| 布局形式 | 立式 |
| 品牌 | 明美 |
| 型号 | JGZX4-CNC-6000 |
| 加工定制 | 是 |

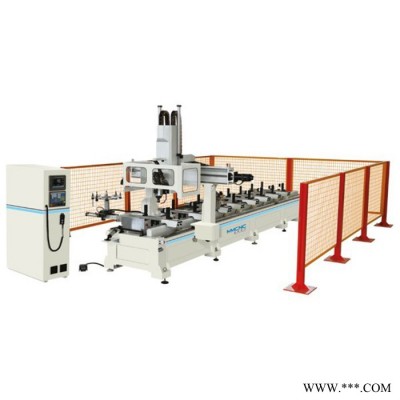

设备特点
适用于大中型模具制造，船舶，铝合金结构件的加工，轨道交通、汽车防撞梁、光伏、铝门窗幕墙等铝型材结构件的加工，是加工精度要求较高，形状复杂零件和模具行业、航空航天工业的理想设备。
采用台湾新代或德国PA CNC数控系统控制（具备RTCP功能），机床运动部分采用进口伺服电机和伺服驱动器，定位速度快，运行平稳。
数控系统配置文件存储单元，可储存上万个不同的加工程序文件，现场生产中操作者可自由调用，方便快捷。数控系统自身具备故障检测，断点恢复，断电恢复等功能，控制系统采用单元模块化结构，便于生产现场的维修和维护。
设备由于采用先进的CNC数控系统，该机可同时满足钻孔、铣削、刚性攻丝及锯切等多种加工需求。
四轴摆头采用意大利自动换刀9.0KW主轴，可实现自动换刀功能，自动对刀功能。可实现不同规格的铝材多方位多角度的加工。独有的锯片切削功能，可实现多方位、多角度精密锯切。
换刀刀库采用斗笠式（8把）8把刀位，满足型材加工不同孔位快速换刀要求。
设有喷雾冷却功能，有效增加切削铝型材表面质量，延长刀具使用寿命。
研发设计的系统软件、后处理，满足不同工艺的精加工要求，操作方便。
可实现双工作区加工模式，即实现一区加工，一区拆卸工件。机床加工交替运行。
机床床身为整体重型焊接方式，数控铣床强力切削设计标准。经整体时效退火后，由数控加工中心整体加工而成，机床龙门结构采用整体焊接结构，相对通用机床具有加工精度高，结构稳定，使用年限长等诸多优点。
技术参数
电源：380V 50HZ
工作压力：0.6～0.8Mpa
总功率：16KW
电主轴功率：9.0kw
电主轴转速：24000r/min
电主轴最大输出扭矩：6.4NM
耗气量：
刀库：8把刀位
刀柄规格：ISO30
刀具最大安装长度：100mm
夹具工位：8
加工行程： X6000mm
Y500mm
Z300mm
进给速度： X50m/min
Y25m/min
Z10m/min
加工范围：6000x500x300mm
润滑：自动润滑系统
冷却：油雾泵
外形尺寸9000x2230x3060mm
重量：5700kg
加工精度
定位：±0.05mm/500mm
重复定位：±0.03mm/500mm
钻铣垂直度：±0.02mm/100mm
圆柱度：±0.05mm
主要元器件配置表：
| 名称 | 品牌 | 规格 | 产地 |
| 数控CNC控制系统 | 德国PA |
| 德国 |
| 主轴 | HSD |
| 意大利 |
| 变频器 | 台达 |
| 台湾 |
| 伺服电机 | 安川 |
| 日本 |
| 减速机 | 新宝 |
| 日本 |
| 导轨 | ABBA/上银 |
| 台湾 |
| 滑块 | ABBA/上银 |
| 台湾 |
| 齿条 | 亨利安 |
| 德国 |
| 气动元件 | 亚德客 |
| 台湾 |
| 电气件 | 西门子/施耐德 |
| 德国/法国 |
|
|
|
| |
