| 别名 | 金属分条机组 |
|---|---|
| 电动机功率 | 300kw |
| 动力类型 | 变频 |
| 售后服务 | 质保一年 |
| 外形尺寸 | 8000x250000 |
| 用途 | 彩钢,铝卷 |
| 种类 | 剪切机 |
| 重量 | 60t |
| 作用对象材质 | 金属铝卷 |
| 品牌 | 杰辉 |
| 型号 | 1650x0.3-3.0 |
| 加工定制 | 是 |
附件《0.3-3.0/1650 全自动纵剪分条机组规格说明书、工艺技术标准》 附件一：生产纲领及技术数据 1.1冷轧铝卷纵剪机组
1.机组的主要工艺与技术参数
1） 工艺流程及特点概述

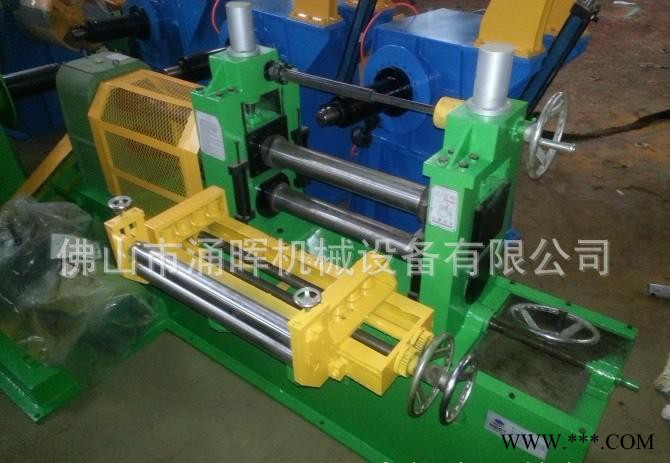

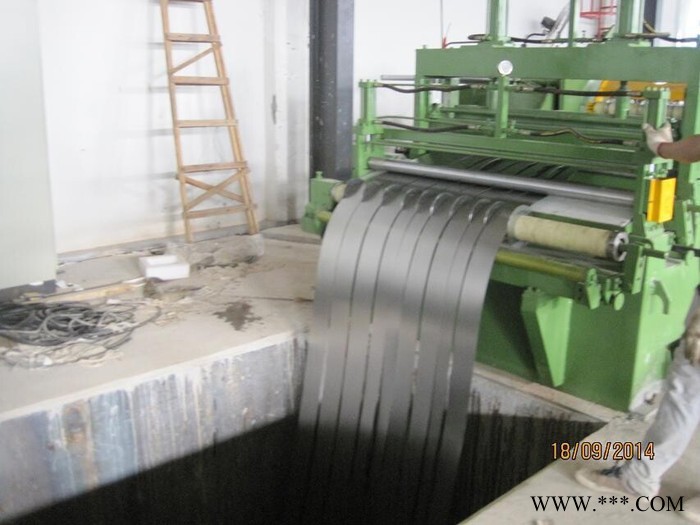

钢卷由行车从铝卷库吊到铝卷备料装置上，然后由铝卷小车送到开卷机卷筒上，卷筒涨开使钢卷固定在卷筒上，拆掉捆带，借助开卷装置，将带头引入覆膜夹送装置中，输送到渡桥，通过侧导对中，纵向剪切分条，活套，张力，分卷，卷取，下料。
2） 机组的主要技术参数
原料规格(机组入口)
材料品种 国标1050、1100、8011、3003、3005合金铝卷板材料
卷料厚度 0.2mm ~ 3.0mm
卷料宽度 1600mm
卷料重量 10,000kg
卷料内径 φ508mm / φ610mm(加增径胶套筒)
卷料外径 φ600mm ~ φ2000mm
拉伸强度： 70~450MPA
屈服强度： 30~350MPA
成品规格(机组出口)
| 序号 | 名称 | 技术参数 |
| 1 | 收卷带内径 | 标准φ508mm |
| 2 | 收卷带外径 | Φ1700mm |
| 3 | 卷带重量 | 10T |
| 4 | 剪切毛刺 | 板厚1mm以下时≤0.03板厚1mm以上时≤3%板厚 |
| 5 | 宽度公差 | ≤±0.05(分条宽度≤250mm厚度≤1.5mm) |
| 6 | 直线度 | ≤0.5mm/m |
| 7 | 卷取错层 | ≤±1mm |
| 8 | 卷取塔型 | ≤±2mm(开始5圈不计, 外径≤1700mm) |
| 9 | 剪切条数 | 0.5mm≤30条 1.0mm≤20条 2.5mm≤10条 |

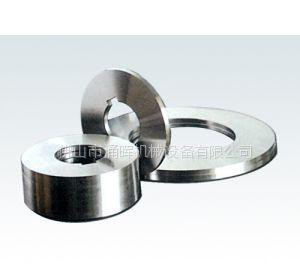

| 10 | 最小剪切条宽 | 22mm(按10mm厚刀片计算) |
| 11 | 切边量 | 2-10mm |
| 12 | 成品表面质量 | 通过平板张力毛毡后无明显凹槽形划伤 |
材料品种 冷轧铝卷板
机组运行方向 以操作工在操作侧面对机组，由 左向 右 .
剪切速度 机组速度0~160m/min
穿带速度 0?15m/min
控制方式 交流变频电机与PLC, HMI人机接口上具有PLC故障诊断功能.
对中纠偏装置 活套式对中装置，保证生产时的钢带对中和精度要求。
精度： 多种方式预防产品镰刀弯
(1)加大纠偏辊距离 (2)分线刀入口与出口，板材走向弧度适中， 一与二活套坑内板材不左右漂移。
设备本体颜色: (合约签订后一个月甲方根据乙方提供的色卡确定)
机组作业线高度：1050mm
2. 机组生产工艺流程简图：
