| 安装方式 | 立式 |
|---|---|
| 刀具数量 | 8.0 |
| 定位精度 | ±0.05 |
| 动力类型 | 机械传动 |
| 类型 | 复合加工中心 |
| 售后服务 | 保修一年 |
| 主电机功率 | 12kw |
| 主轴转速范围 | 24000r/min |
| 界面语言 | 中文 |
| 是否库存 | 是 |
| 作用对象 | 工业铝合金型材 |
| 适用行业 | 铝合金型材加工 |
| 布局形式 | 立式 |
| 品牌 | 明美数控 |
| 型号 | LCJG3-CNC-6000 |
| 加工定制 | 是 |
泰安 明美数控LCJG3-CNC-6000铝型材数控加工中心 航天数控加工设备 三轴数控加工中心 铝幕墙数控加工中心

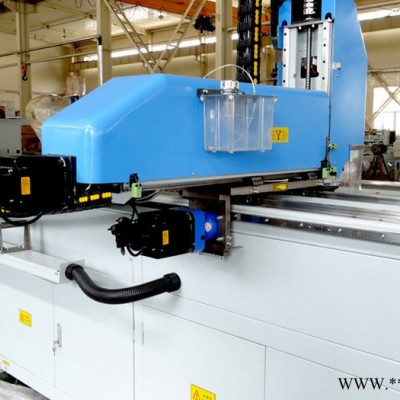

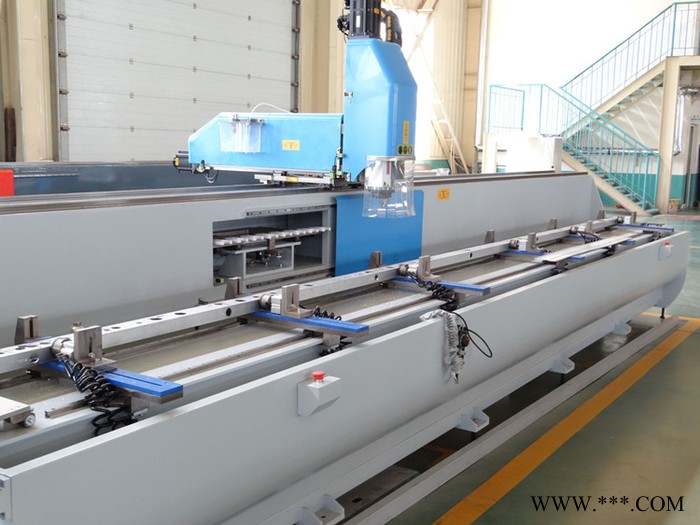

车间实景拍摄
泰安 明美数控LCJG3-CNC-6000铝型材数控加工中心 航天数控加工设备 三轴数控加工中心 铝幕墙数控加工中心
特点：
·适用于工业铝合金型材、门窗、幕墙铝合金型材的圆孔、槽孔、锁孔、异型孔
等以及铝型材的铣削、倒角、等工序的加工。
·主轴采用意大利风冷电主轴，功率9KW,转速0～24000r/min。精度高、安全性好、可靠性高。
·采用台湾新代CNC数控系统。配备专业CAD-CAM编程软件。自动转换加工G代码，操作简单，效率快、
劳动强度低。
·运动副全部采用进口导轨、滑块，X轴采用高精度斜齿轮、斜齿条传动，Y轴、Z轴采用高精度滚珠丝杠
传动。传动平稳，有效增加整机精度。
·内置刀库可容8把刀具，采用刀柄为ISO30标准，安全可靠。
·双定位设计，分别上料下料不停机，大幅度增加加工效率。
·采用手动泵供油系统，刀具采用系统控制喷雾冷却装置。
机床主要部件采用钢结构全部经过时效处理。
主要参数：
| 电源 | 380V 50Hz |
| 总功率 | 12Kw |
| 电主轴功率 | S6：9KW,S1：7.5KW, |
| 工作压力 | 0.5～0.8MPa |
| 转速 | 0-24000rpm |
| X轴行程 | 6000mm |
| Y轴行程 | 500mm |
| Z轴行程 | 350mm |
| X轴速度 | 50000mm/min |
| Y轴、Z轴速度 | 15000mm/min |
| 刀库 | 6刀位 |
| 夹具形式 | 气动夹具 6组 |
| 外形尺寸 | 长7100mm×宽1600mm×高2200mm |
| 重量 | 约2360kg |
主要元件配置表
| 序 号 | 原 气 件 名 称 | 品 牌 | 品牌地 |
| 1 | 数控系统 | 新代 | 台湾 |
| 2 | 直线导轨副 | 上银 | 台湾 |
| 3 | 显示屏 | 新代 | 台湾 |
| 4 | 按钮是·低压电器 | 施耐德 | 法国 |
| 5 | 直线轴承 | KSL | 韩国 |
| 6 | 轴承 | SKF | 瑞士 |
| 7 | 滚珠丝杠 | ABBA | 台湾 |
| 8 | 气缸 | 华通 | 山东 |
| 9 | 电磁阀 | 亚德客 | 台湾 |
| 10 | 主轴电机 | 欧力9KW/昌盛 | 意大利/江苏 |
| 11 | 气管 | 油顺 | 台湾 |
| 12 | 接近开关 | 托尼克斯 | 韩国 |
| 13 | 油水分离器 | 亚德客 | 台湾 |
| 14 | 齿条 | 斯迪博格 | 德国 |
| 15 | 减速机 | 纽格尔 | 台湾 |
| 16 | 伺服电机 | 迈信 | 武汉 |
| 17 | 变频器 | 台达 | 台湾 |
泰安 明美数控LCJG3-CNC-6000铝型材数控加工中心 航天数控加工设备 三轴数控加工中心 铝幕墙数控加工中心
